將安全區的電源通過開關控制，驅動危險區的現場本安設備，如電磁閥、聲光報警器等小功率本安設備。該產品本安端和非本安端絕緣強度高達2500V,a.c.。
技術參數
規格參數 | 說 明 |
電源 | 20～35VDC |
電源保護 | 電源反向保護 |
電源功耗 | （24V供電，20mA輸出時）： ≤1.6W（SWP7021-Ex） ≤2.0W（SWP7023-Ex） ≤2.9W（SWP7025-Ex） ≤3.2W（SWP7022-Ex） ≤4.0W（SWP7024-Ex） ≤5.8W（SWP7026-Ex） ≤1.8W（SWP7121-Ex） ≤2.1W（SWP7123-Ex） ≤3.0W（SWP7125-Ex） |
危險區信號 | 開路電壓：26V |
電流35mA時輸出電壓≥12V | |
安全區信號 | 輸入開關閉合，向危險區設備供電 輸入開關斷開，不向危險區設備供電 |
響應時間 | ≤100ms |
儀表結構 | 尼龍塑殼結構 |
重量 | 約150g |
適用現場設備 | 電磁閥、聲光報警器等現場本安設備 |
產品選型
型號規格 | 說 明 | |

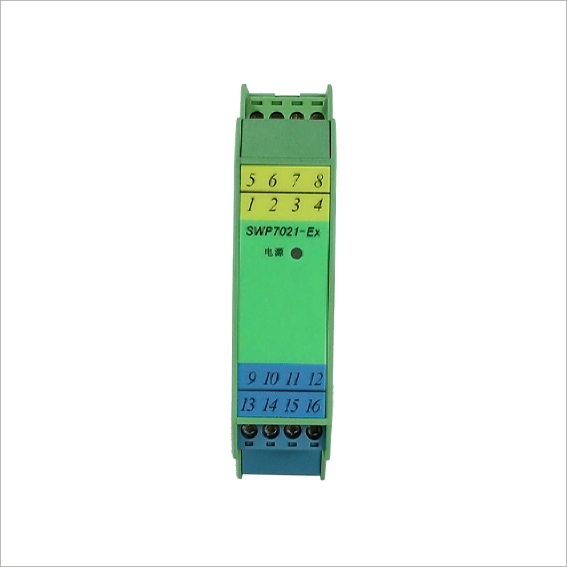

SWP7021-Ex | 一進一出 | 安全區輸入：干接點輸入 危險區輸出：Imax=35mA，24V |
SWP7022-Ex | 二進二出 | |
SWP7121-Ex | 一進一出 | |
SWP7023-Ex | 一進一出 | 安全區輸入：干接點輸入 危險區輸出：Imax=45mA，24V |
SWP7024-Ex | 二進二出 | |
SWP7123-Ex | 一進一出 | |
SWP7025-Ex | 一進一出 | 安全區輸入：干接點輸入 危險區輸出：Imax=60mA，24V |
SWP7026-Ex | 二進二出 | |
SWP7125-Ex | 一進一出 | |
