產品簡介

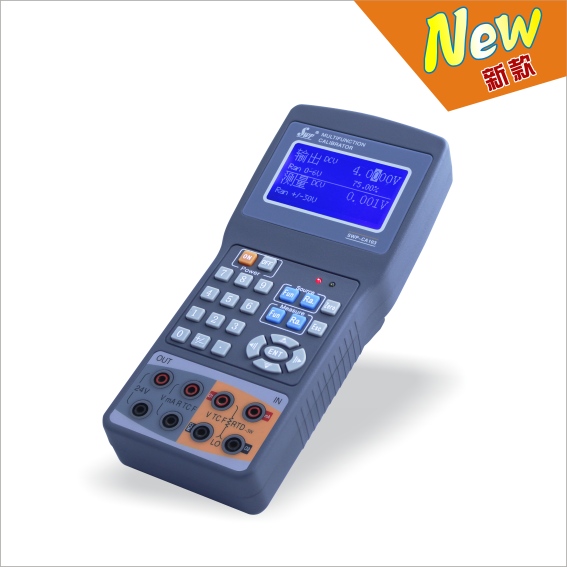

SWP-CA103&CA102S功能便攜式校驗儀是現場過程儀表校準測試和維護診斷的必備工具。在化工、電力、石油、紙漿、食品飲料、制造業和污水處理、給排水等行業的現場校準及檢測維護，可提供各種必需的溫度、壓力、電流、電壓以及電阻和頻率的校準，滿足用戶的需求。
●信號源功能：DCV、DCA、電阻、TC、頻率
●測量功能： DCV、DCA、RTD、TC、頻率
●SWP-CA103 精度高達0.03%F.S.
●SWP-CA102S精度高達0.05%F.S.
●立式機身，大屏幕顯示 中/英文雙語自由設定。
技術參數
信號源單元量程和精度精度=±(設置值的%+μV、mV、μA、Ω、℃、Hz)，溫度23±5℃
參數 | 范圍 | 量程 | 精度 | 分辨率 | 備注 | |
SWP-CA103 | SWP-CA102S | |||||
直流 電壓 | 100mV | 0～99.999mV | ±(0.03%+10μV) | ±(0.05%+10μV) | 1μV | 輸出電阻：約5Ω |
6V | 0～6.0000V | ±(0.03%+0.5mV) | ±(0.05%+0.5mV) | 0.1mV | 輸出電阻：約100Ω | |
直流 電流 | 20mA | 0～24.000mA | ±(0.03%+3μA) | ±(0.05%+3μA) | 1μA | ***大負荷：500Ω |
Sink20mA | 1～24.000mA | ±(0.05%+3μA) | - | 1μA | ***大負荷：24V | |
電阻 | 500Ω | 10.0～510.0Ω | ±(0.1%+0.1Ω) | ±(0.1%+0.1Ω) | 0.1Ω | 激勵電流:1～5mA |
TC | K | 0.0～1372.0℃ | ±(0.03%+0.5℃) | ±(0.05%+0.5℃) | 0.1℃ | 熱電偶信號發生精度 不包括冷端補償傳感 器精度 冷端傳感器規格 測量量程-10～50℃ 精度(與主機組合時) 18～28℃:±0.5℃ 18～28℃以外:±1℃ |
E | 0.0～1000.0℃ | ±(0.03%+0.4℃) | ±(0.05%+0.4℃) | |||
J | 0.0～1200.0℃ | ±(0.03%+0.4℃) | ±(0.05%+0.4℃) | |||
T | 0.0～400.0℃ | ±(0.03%+0.5℃) | ±(0.05%+0.5℃) | |||
N | 0.0～1300.0℃ | ±(0.03%+0.5℃) | ±(0.05%+0.5℃) | |||
WRe3-25 | 0.0～2300.0℃ | ±(0.03%+1.2℃) | ±(0.05%+1.2℃) | |||
R | 0.0～1768.0℃ | ±(0.03%+2℃) | ±(0.05%+2℃) | |||
S | 0.0～1768.0℃ | ±(0.03%+2℃) | ±(0.05%+2℃) | |||
B | 0.0～1820.0℃ | ±(0.03%+1.5℃) | ±(0.05%+1.5℃) | |||
頻率 | 1000Hz | 0～1000Hz | ±1Hz | ±1Hz | 1Hz | 輸出電壓+5V±10% |
5KHz | 0.00～5.0kKHz | ±0.01kHz | ±0.01kHz | 0.01kHz | ||
直流電源 | 24V±2V | 24V±2V | ***大電流：22mA | |||
溫度系數對在0≤T＜18℃和28＜T≤40℃的溫度范圍增加上述精度×(1/10)/℃
測量單元量程和精度 精度=±(設置值的%+μV、mV、μA、Ω、℃、Hz)，溫度23±5℃
參數 | 范圍 | SWP-CA103 | SWP-CA102S | 分辨率 | 備注 | ||
量程 | 精度 | 量程 | 精度 | ||||
直流電壓 | 100mV | -99.999～+99.999mV | ±(0.03%+50μV) | 0～+99.999mV | ±(0.05%+50μV) | 10μV | 輸入電阻： ≥1000kΩ或更大 |
30V | -30.000～+30.000V | ±(0.03%+5mV) | 0～+30.000V | ±(0.05%+5mV) | 1mV | ||
直流電流 | 30mA | -30.000～+30.000mA | ±(0.03%+4μA) | 0～+30.000mA | ±(0.05%+4μA) | 1μA | 輸入電阻：約≤25Ω |
頻率測量 | 5kHz | 0.0～5000.0Hz | ±(0.1%+2dgt) | 0.0～5000.0Hz | ±(0.1%+2dgt) | 0.1Hz | ***大輸入：30V 靈敏度：≥0.5Vpp |
TC
| K | -50.0～1372.0℃
| ±(0.03%+1.5℃)/≥100.0℃ ±(0.03%+2℃)/≤100.0℃ | -50.0～1372.0℃
| ±(0.05%+1.5℃)/≥100.0℃ ±(0.05%+2℃)/≤100.0℃ | 0.1℃ | 支持手/自動冷端補償 |
E | -50.0～1000.0℃
| -50.0～1000.0℃
| |||||
J | -50.0～1200.0℃ | -50.0～1200.0℃ | |||||
T | -50.0～400.0℃ | -50.0～400.0℃ | |||||
N | -50.0～1300.0℃ | -50.0～1300.0℃ | |||||
WRe3-25 | -50.0～2300.0℃ | -50.0～2300.0℃ | |||||
R | -50.0～1768.0℃ | ±(0.05%+2℃) ≥600.0℃ ±(0.05%+3℃)≤ 600.0℃ | -50.0～1768.0℃ | ±(0.05%+3℃) | |||
S | -50.0～1768.0℃ | -50.0～1768.0℃ | |||||
B | -50.0～1820.0℃ | -50.0～1820.0℃ | |||||
RTD | Cu50 PT100 | -50.0～150.0 | ±(0.03%+0.3℃) | -50.0～150.0 | ±(0.05%+0.6℃) | 0.1℃ | 支持兩/三線制測量 |
-200.0～850.0℃ | -200.0～850.0℃ | ||||||
溫度系數對在0≤T＜18℃和28＜T≤40℃的溫度范圍增加上述精度×(1/10)/℃
一般規格： | 附件： | ||
AA型鎳氫電池： | 同時進行信號源/測量操作使用約5～7小時 | 表筆 | 2套 |
交流電源適配器: | 100～240VAC,50/60Hz,輸出12VDC,1A | 鱷魚夾： | 2套 |
工作溫/濕度范圍： | 0～40℃,20～80%RH(不結露) | 便攜包： | 1個 |
儲藏溫/濕度范圍： | -20～60℃ 90%RH或以下(不結露) | 電源適配器： | 1個 |
外部尺寸： | 約230X105X40毫米 | AA鎳氫電池： | 6節 |
重 量： | 約1.8千克（包括電池） | 使用手冊： | 1本 |
