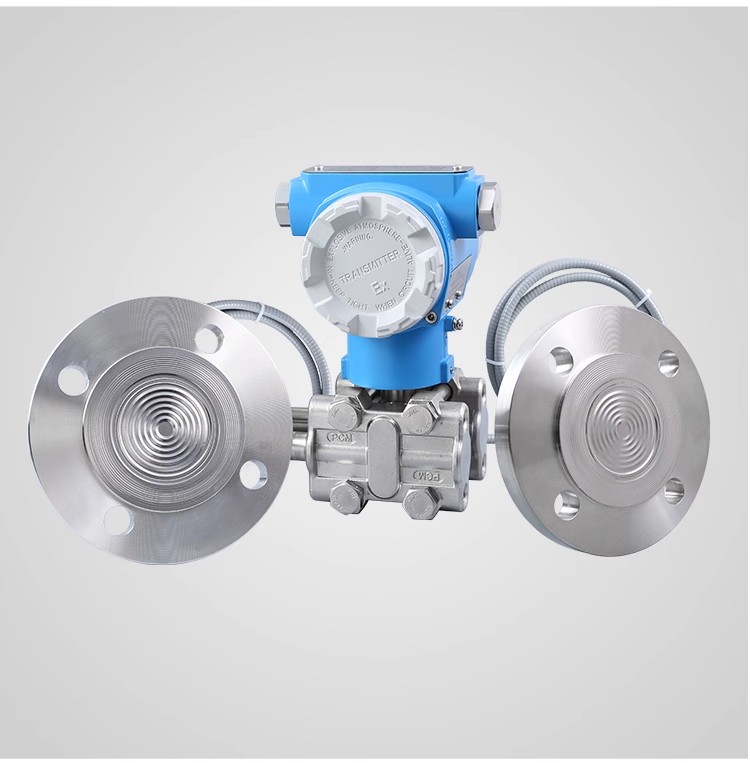

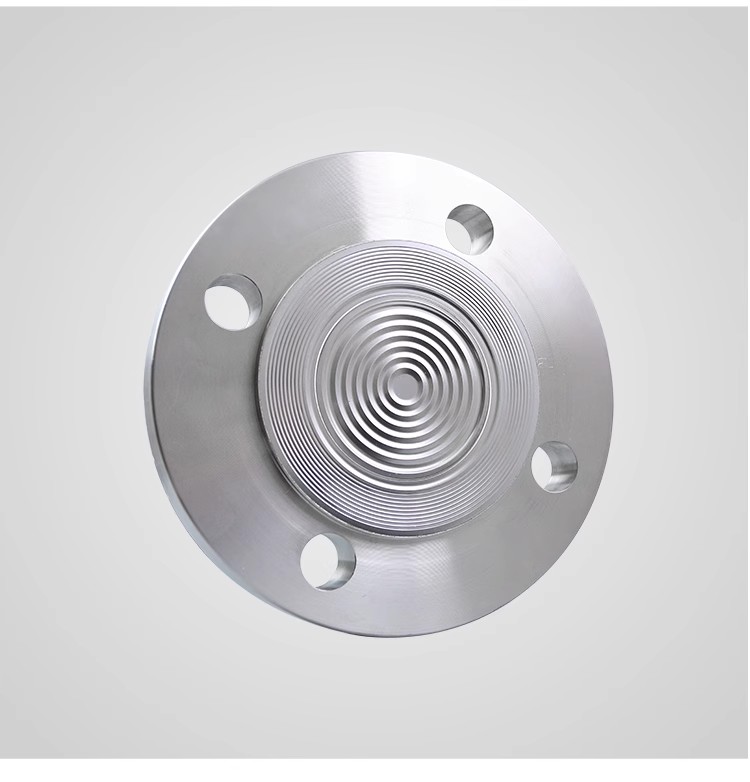

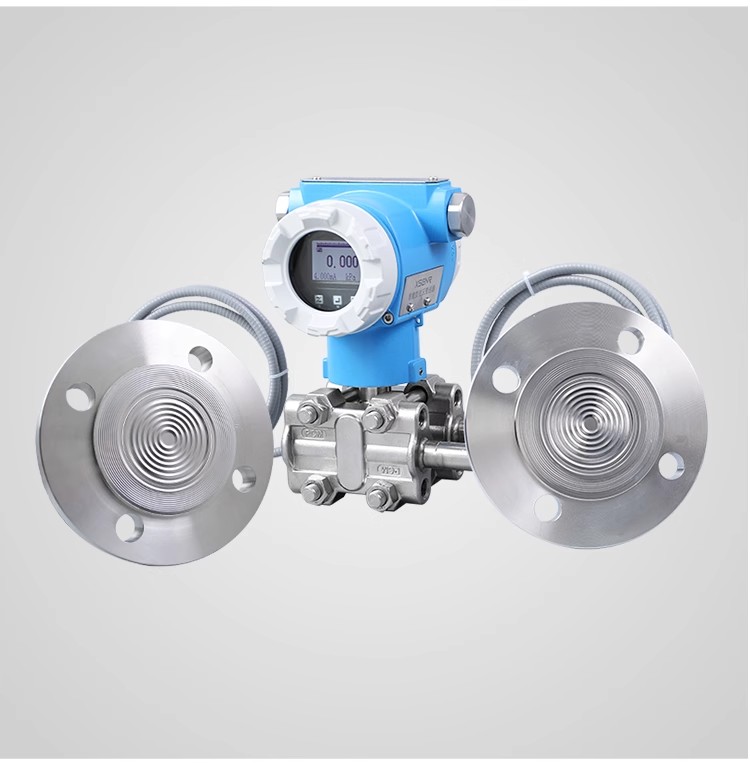

ATP-3503雙法蘭差壓變送器

ProductDetails

產品簡介

單晶硅壓力變送器,采用模塊化設計,由帶集成電路適配單元的壓力傳感器模塊和一個精密AD轉換模塊及一個高智能的微處理模塊組成??捎糜跍y(cè)量液體、氣體或蒸汽的液位、密度、壓力,然后將其轉變成4~20mADC HART電流信號輸出。

技術參數

壓力芯體

單晶硅

輸出信號

4-20mA,HART協議,RS485(可定制)

綜合精度

0.075級,0.1級,0.25級,0.5級

非線性

滿量程的0.1%

供電電壓

24(12~36)VDC(放大信號

過程連接

1/4NPT、腰形接頭(1/2NPT)(可定制)

工作溫度范圍

-20~150°C(可定制)

機械振動

±20g

防護等級

IP65,IP67

防爆等級

CT4,CT6

量程

-0.1…0.2000kPa

電氣連接

直接引線,接線端子

長期穩定性

±0.1%FS

重復性

滿量程的0.05%

響應頻率

3.2KHz(-3dB)

材質

304,316L(可定制)

補償溫度范圍

-20~80° C

靜壓

32MPa

認證項目

CE

 產品選型

型號

變送器類型

ATP-3500

螺紋直裝

ATP-3503雙遠傳

ATP-3501

標準型

ATP-3504單法蘭(側裝)

ATP-3502

單遠傳

ATP-3505單法蘭(直裝)

代碼

量程范圍

X-Y

-0.1…20.2000kPa,0…20mH2O(需提供靜壓)

代碼

過程連接

G7

1.5英寸卡箍(50.5mm)

G12

1/4NPT內螺紋

G8

DN50 PN16法蘭

G13

DN25 PN16法蘭

G9

DN80 PN16法蘭

G0

可定制

G11

1/2NPT內螺紋



代碼

安裝支架

A1

管裝平支架

A3

板裝平支架

A2

管裝彎支架



代碼

毛細管長度

L1

1m

L3

5m

L2

3m

L4

7m

代碼

接液材質

C1

304

C4

哈氏合金C

C2

316

C5

鉭膜片

C3

PTFE

C0

可定制

代碼

排氣/液閥位置

P1

排氣/液閥在法蘭后部端面

P3

排氣/液閥在法蘭側面下部

P2

排氣/液閥在法蘭側面上部

P4

清洗環

代碼

輸出信號

S1

4~20mA二線制

S7

4~20mA-開方輸出

S2

A~20mA+HART二線制

S0

可定制

S3

RS485/Modbus四線制



代碼

精度

J1

0.075%FS

J3

0.25%FS

J2

0.1%FS

J4

0.5%FS

代碼

顯示方式

X1

無現場顯示

X4

百分比顯示

X2

LCD液晶顯示

X0

可定制

代碼

電氣連接

D5

接線端子

D0     可定制

代碼

防護等級

F1

IP65

F2     IP67

代碼

防爆等級

T4

CT4

T6       CT6

選型示例

ATP-3503- (0~5mH20)G8A2L2C5X2D5F2T4
