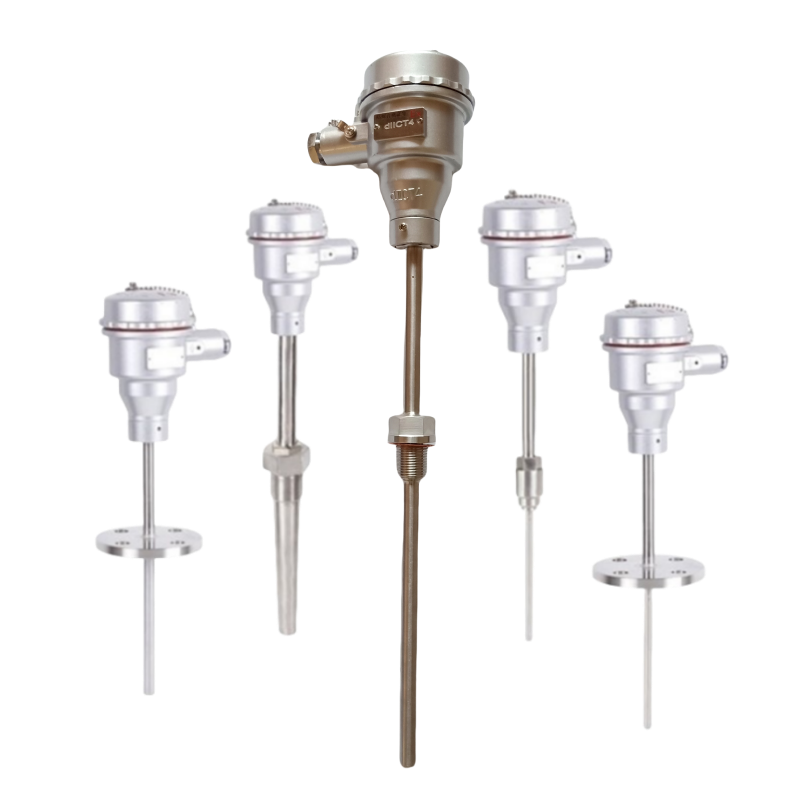

防爆熱電阻

ProductDetails
隔爆熱電阻產品簡介

工業用隔爆鉑電阻是一種溫度傳感器,在工業自控系統中應用極廣,通過溫度傳感器,可將控制對象的溫度參數變成電信號,傳遞給顯示、記錄和調節儀表,對系統實行檢測、調節和控制。

在化工廠、生產現場常伴有各種易爆、易燃等化學氣體、蒸氣、如果使用普通的鉑電阻非常不安全,極易引起環境氣體爆炸,因此,在這些場合須***使用隔爆熱電阻作溫度傳感器,本廠生產的隔爆鉑電阻產品適用在dIIBT4~dIICT6溫度組別區間內具爆炸性氣體危險的場所內。

本廠生產的隔爆熱電阻采用引進元件作感溫元件,其技術性能符合JB/T8622-1997工業鉑電技術條件和分度表。同時產品符合爆炸性環境用防爆電氣設備通用要求GB33836.1-2000、GB3825.2-2000標準,由儀器儀表防爆安全監督檢驗站對產品的圖樣、技術文件、樣機進行專門審定和批準,并發給防爆合格證。

隔爆熱電阻主要技術指標

量程規格

型 號

分度號

測溫范圍℃

精度等級

允許偏差△t ℃

WZP

WZP2

WZPK

WZPK2

Pt100

-200~500

A級

±(0.15 +0.002︱t︱)

B級

±(0.3或+0.005︱t︱)

注:“t"為感溫元件實測溫度值,雙文銘電阻只供應B級。

﹡A級為特殊訂貨

公稱壓力

一般是指在常溫下,保護管所能承受的靜態外壓而不破裂,試驗壓力一般采用公稱壓力的1.5倍。實際上,允許公稱壓力不僅與保護管材料、直徑、壁厚有關,而且還與其結構形式、安裝方法、置入深度以及被測介質的流速度、各類有關。

熱電阻絕緣電阻

常溫絕緣電阻的試驗電壓可取10~100V任意值環境溫度應在15~35℃范圍內,相對濕度應不大于80%。常溫絕緣電阻值應不小于100MΩ。

熱電阻允許通過電流

通過鉑電阻的測量電流量大不超過5mA.

防爆類型和級別

防爆級別:dIIBT4或dIICT4;dIIBT6或dIICT6

外殼防護等級:IP65

原理和結構

隔爆熱電阻和裝配式熱電阻的結構,原理基本相同,所區別的是,隔爆型產品的接線盒(外殼)在設計上采用防爆特殊的結構,接線盒用高強度鋁合金壓鑄而成,并具有足夠的內部空間、壁厚和機械強度,橡膠密封圈的熱穩定性均符合國定防爆標準,所以,當接線盒內部的爆炸性混合氣體發生爆炸時,其內壓不會破壞接線盒,而由此產生的熱能不能向外擴散一傳爆,

由于產品采用是上述防爆特殊結構,使產品*符合使用在dIIBT4至dIICT6防爆溫度級別區間范圍內,只要用戶嚴格遵守產品使用規則,產品就能達到可靠的防爆效果。

隔爆熱電阻的防爆標志表示方法

II

隔爆d

類別(工廠用電氣設備)

防爆等級B-C

溫度組別T1~T6

電氣設備的類別、級別和溫度組別說明

電氣設備分為二類:I類-煤礦井下用電氣設備;

                           II類-工廠用電氣設備。

防爆等級

隔爆熱電阻的防爆等級按其適用于爆炸性氣體混合物zui大安全間隙分為A、B、C三級。

溫度組別

隔爆熱電阻的溫度組別按其外露部分zui高表面溫T1~T6六組。

溫度組別

允許zui高表面溫度℃

T1

T2

T3

T4

T5

T6

450

300

200

135

100

85

型號表示

隔爆熱電阻

W

Z

P

規格

內容

溫度儀表

熱電阻

熱電阻材料

-




2


固定螺紋

4


固定法蘭

6


固定螺紋 錐形保護管

安裝固定形式

4


隔爆型

接線盒形式

S


熱電阻形式

熱電阻形式

A

改形序號

W

Z

P

-

S

A

隔爆鎧裝熱電阻

W

Z

P

K



溫度儀表

熱電阻

熱電阻材料

鎧裝

-

2


固定螺紋


4


固定法蘭


4

隔爆型

接線盒形式


W

Z

P

K

-
