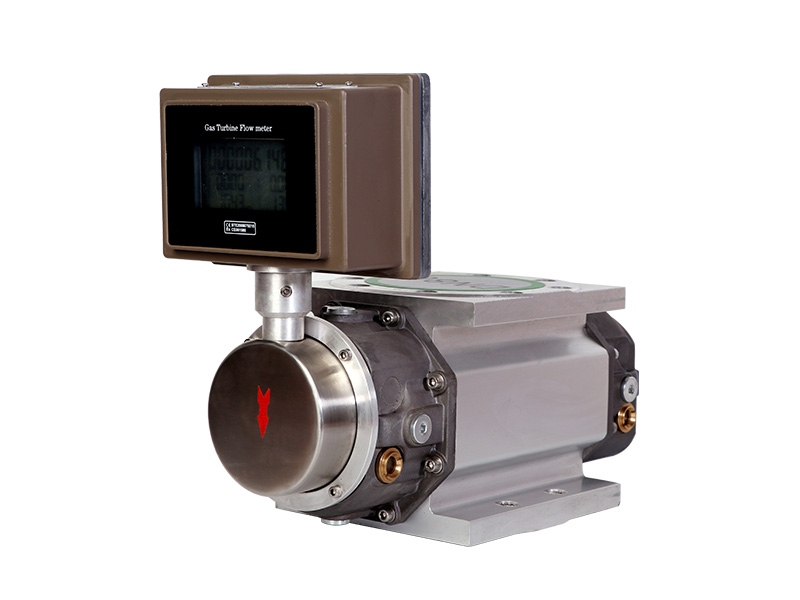

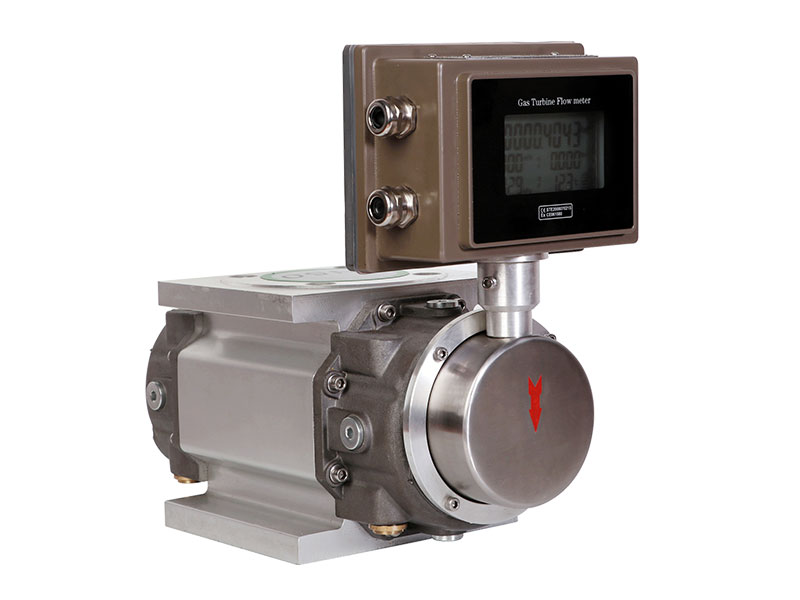

產品簡介 / product introduction
ATF-LC系列氣體羅茨流量計屬于高精度的容積式計量儀表，是我公司在綜合分析國內外多種羅茨表的基礎上而開發研制的一種穩定性好、計量準確度高、范圍度寬的新型流量計，主要用于測量氣體的工況累積量，直接顯示在機械計數器上；當與帶有溫度、壓力傳感器的體積修正儀配套使用時，就可以把工況累積量轉換成標況累積量， 并可以顯示氣體的溫度、壓力和瞬時流量。
該流量計已廣泛應用于天然氣、城市煤氣的商業貿易計量，同時在其它工業氣體測量及控制場合（比如空氣、氮氣、二氧化碳、烷類等），也已成為******的計量產品。
氣體腰輪（羅茨）流量計是一種高精度、高可靠性、寬范圍度的氣體監測和計量儀表.智能氣體腰輪（羅茨）流量計是在羅茨流量計基礎上集成流量、溫度、壓力傳感器和智能化的新型流量計.
氣體羅茨流量計屬于容積式流量計，隨著燃氣的通過，燃氣表的入口和出口之間產生的壓差作用在由高精度同步輪連接在一起的一對腰輪上，從而驅動腰輪旋轉，將充滿計量室內的燃氣定量排出，再通過機械傳動和計算器相連，實現燃氣體積和數據轉換。
智能氣體腰輪（羅茨）流量計是測量天燃氣、城市煤氣、丙院 、氮氣、工業惰性氣體等非腐蝕性氣體的的理想儀表.
產品特點/ product characteristic
●寬量程:根據不同規格，更高范圍度可達到1:216
●低始動流量 :根據不同規格，低始動流量可達到0.04m3fh。
●高精度、高重復性 :長期精度不受介質的影響，長期運行，精度穩定.
●壓力損失?。焊鶕?jù)不同規格，壓力損失0.08kPa-0.58kPa.
●高集成度，低功耗：微機技術與高性能的集成芯片，整機功能強大， 性能優。
●結構緊湊：壓力傳感器、溫度傳感器、流量傳感器全部內置 ，使結構更加緊湊。
●數字壓力溫度傳感器：數字溫度傳感器和數字壓力傳感器配置，單獨校準與檢定，更換、維護和使用方便。
●分段修正：搜流量頻率信號，可將儀表系數分段自動進行線性修正，提高儀表的寬范圍精度。
●完整數據存儲功能：采用E2PROM數據存儲芯片，保存用戶參數、廠家參數，及時的數據保存功能，可防止突然掉電時數據丟失，在停電狀態下，內部參數可長久性保存。
●基本輸出完整：智能流量計帶有脈沖輸出、工況或標況脈沖信號輸出，和標定脈沖輸出。也可根據用戶需要輸出4-20mA模擬量信號或 RS485通訊.
技術參數/ technical parameters
型號 | 流量規格 | 公稱通徑 | 公稱壓力 | 始動流量 | 流量范圍 |
|
ATF-LC-20 | G16 | 25 |
| 0.05 | 0.5-25 | 1.0 級、1.5 級 |
ATF-LC-40 | G25 | 40 | 0.05 | 0.4-40 | ||
ATF-LC-65 | G40 | 50 | 0.06 | 0.65-65 | ||
ATF-LC-80 | G65 | 50 | 0.06 | 0.8-80 | ||
ATF-LC-100 | G65 | 50/80 | 0.08 | 0.625-100 | ||
ATF-LC-150 | G100 | 80 | 0.1 | 1-160 | ||
ATF-LC-200 | G160 | 80 | 0.1 | 2.5-250 | ||
ATF-LC-300 | G160 | 100 | 0.12 | 3-300 | ||
ATF-LC-450 | G250 | 100 | 0.15 | 2.5-400 | ||
ATF-LC-650 | G400 | 100/150 | 0.65 | 4-650 | ||
ATF-LC-1000 | G650 | 150 | 0.65 | 13.3-1000 | ||
ATF-LC-1600 | G1000 | 200 | 1.05 | 32-1600 |
