使用

環境

環境溫度

0~50℃

相對濕度

≤85RH   避免強腐蝕氣體

供電電壓

常規型 AC220V+10-15%（50Hz±2Hz）

特殊型 AC85~260V——開關電源 DC24V ±2V——開關電源

功耗

≤6W

輸入

信號

模擬量

熱電偶：標準熱電偶——B、S、K、E、J、T、WRe3-25等

電阻：標準熱電阻——Pt10、Pt100.1、Cu50、Cu100 等遠傳壓力電阻等

電流：0~10mA、4~20mA、0~20mA等——輸入阻抗≤250Ω

電壓：0~5V、1~5V、mV等——輸入阻抗≥250KΩ

開關量

脈沖信號：波形——矩形、正弦或三角波

          輻度——大于4V（或根據用戶要求任定）

          范圍——0~10KHz（或根據用戶要求任定）

接點信號：電接點輸入信號

輸出

信號

模擬量輸出

DC 0~10mA（負載電阻≤750Ω） DC 4~20mA（負載電阻≤500Ω）

DC 0~5V（負載電阻≥250KΩ） DC 1~5V（負載電阻≥250KΩ）

開關量輸出

繼電器控制輸出-繼電器ON/OFF帶回差。AC 220V/3A DC 24V/5A（阻性負載）

可控硅控制輸出-SCR（可控硅過零觸發脈沖）輸出，0.5A/400V

固態繼電器輸出-SSR（固態繼電器控制信號）輸出，6~24V/30mA（電壓不可調）

雙向可控硅輸出-SOT可控硅輸出，5A/400V

通訊輸出

接口方式——標準串行雙向通訊接口 RS-485、 RS-232 C、RS-422等

波特率——300~9600bps 儀表內部自由設定

饋電輸出

DC 24V 負載≤30mA

測量精度

±0.2%FS±1字或±0.5%FS±1字

分辨率

±1字

測量范圍

-1999~9999字

顯示方式

-1999~9999字測量值顯示     -1999~9999字設定值顯示    發光二級管工作狀態顯示

方式

控制/報警方式為帶回差上限或下限報警(用戶可自由設定)

控制精度

±1字

溫度補償

0~50℃數字式溫度自動補償

打印控制

可選擇直接配接各型串打印機(如LQ-300K,TPuP系列微打等)，打印接口為RS-232C

打印精度

同儀表精度

參數設定

面板輕觸式按鍵設定 、參數設定值斷電后長久保存、參數設定值密碼鎖定

保護方式

輸入回路斷線報警(熱電偶或電阻輸入時)、斷電器輸出狀態LED指示、輸入超/欠量程報警、

電源欠壓自動復位、工作異常自動復位（Watch Dog）

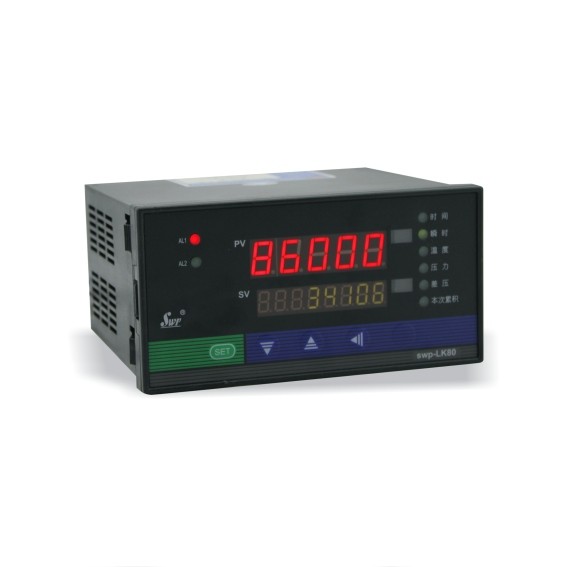

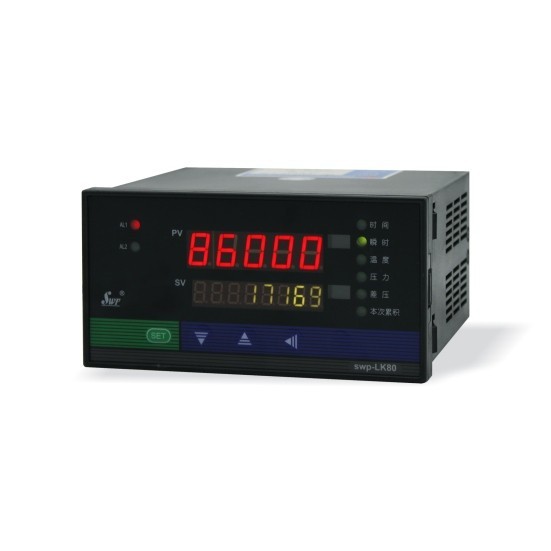

SWP-LK

□

□□

-□

□

-□

□

□

-□

□

-□

-□

-□

5位+8位流量積算控制儀

外形尺寸

8

9

160×80mm,80×160mm

96×96mm

控制作用

01

02

03

04

05

無補償輸入

帶補償輸入

過熱蒸汽帶溫度壓力補嘗-查表法

飽和蒸汽帶溫、壓補償-查表法

用戶特定曲線補償輸入-查表法

通訊方式

□

參見 “通訊方式”

輸出方式

□

參見 “輸出方式”

流量信號類型

□

參見 “輸入類型”

壓力補償類型

□

參見 “輸入類型”

溫度補嘗類型

□

參見 “輸入類型”

第一報警方式

N

H

L

B

C

D

無控制（或報警，可省略）

上限控制（或報警）

下限控制（或報警）

流量定量到控制-自動啟動

流量定量過程控制-自動啟動

流量定量到控制-自動清零

第二報警方式

N

H

L

B

C

無控制（或報警，可省略）

上限控制（或報警）

下限控制（或報警）

流量定量到控制-自動啟動

流量定量過程控制-手動啟動

饋電輸出

N

P

2P

無饋電輸出（可省略）

單路DC24V饋電輸出

雙路DC24V饋電輸出

供電方式

W

T

DC24V供電

AC85-260V供電（開關電源）

AC220V供電（線性電源，可省略）

外形特征

S

豎式顯示儀表

橫式顯示儀表（可省略）

通訊方式

無通訊

RS-232

打印口

RS-422

RS-485

特殊規格

輸出方式

無輸出

4~20mA

0~10mA

1~5V

0~5V

特殊規格

A

4~20mA

    -1999~9999 d

G

      Pt100

-200~650℃

  本表所列為***大量程，
用戶可在量程范圍內通過修改儀表二級參數確定量程范圍

B

0~10mA

-1999~9999 d

E

熱電偶E型

0~1000℃

C

1~5V

-1999~9999 d

K

熱電偶K型

0~1300℃

D

0~5V

-1999~9999 d

R

用戶特定

-1999~9999 d

M

0~20mA

-1999~9999 d

N

無補償輸入

F

脈沖

0~5KHz
